MACHINE VISION LIGHT

슬로프 링조명

360도에서 빛을 중앙에 집중 되도록 조사하여 그림자가 없고 밝은 이미지를 취득할 수 있는 조명

#머신비전조명 #링조명 #라벨검사 #액정문자검사
  • 슬로프 링조명
  • 슬로프 링조명
  • 슬로프 링조명
Features
Front-facing uniform lighting

Light sources arranged in a circular pattern around the camera’s optical axis illuminate the object uniformly from the front, minimizing shadows and ensuring stable imaging.

Advantageous for detecting edges and shapes

The central-focused lighting structure enhances outline contrast, improving the accuracy of edge detection, shape recognition, and position determination.

Easy installation and setup

By mounting directly on the periphery of the camera lens, this structure enables straightforward alignment and reduces variability associated with changes in lighting angles.

Advanced versatility in inspection

Applicable to various inspections such as small parts, text, patterns, and assembly conditions, it offers high utility for multi-product manufacturing lines.

특징
정면 균일 조사

카메라 광축을 중심으로 원형으로 배치된 광원이 대상물을 정면에서 균일하게 조사해 그림자 발생을 최소화하고 안정적인 영상을 확보할 수 있다.

에지·형상 검출에 유리

중앙 집중형 조명 구조로 외곽선 대비가 명확해져 에지 검출, 형상 인식, 위치 판별 정확도가 높다.

설치·셋업 용이

카메라 렌즈 외곽에 직접 장착하는 구조로 정렬이 단순하고 조명 각도 조정에 따른 변수 발생이 적다.

고도화된 범용 검사 대응력

소형 부품, 문자, 패턴, 조립 상태 등 다양한 검사 항목에 적용 가능해 다품종 생산 라인에서 활용도가 높다.

Inspection Applications
LCD Text Inspection
Checks if characters and symbols on the LCD screen are displayed correctly
Label Inspection
Checks label print quality, correctness of information, and adhesion.
IC marking inspection
Checks that identification markings on the IC surface are correct and comply with specifications.
Inspection of chip components
Checks chip components for appearance, mounting status, and basic defects.
검사 용도
액정문자 검사
액정 화면에 표시되는 문자·기호가 정상적으로 출력되는지 여부를 확인한다.
라벨검사
부착 라벨의 인쇄 상태, 정보 정확성 및 부착 품질을 점검한다.
IC 날인검사
IC 표면의 식별 정보가 규격에 따라 정확히 날인되어 있는지 확인한다.
칩 부품검사
칩 부품의 외관, 장착 상태 및 기본 결함 유무를 확인한다.

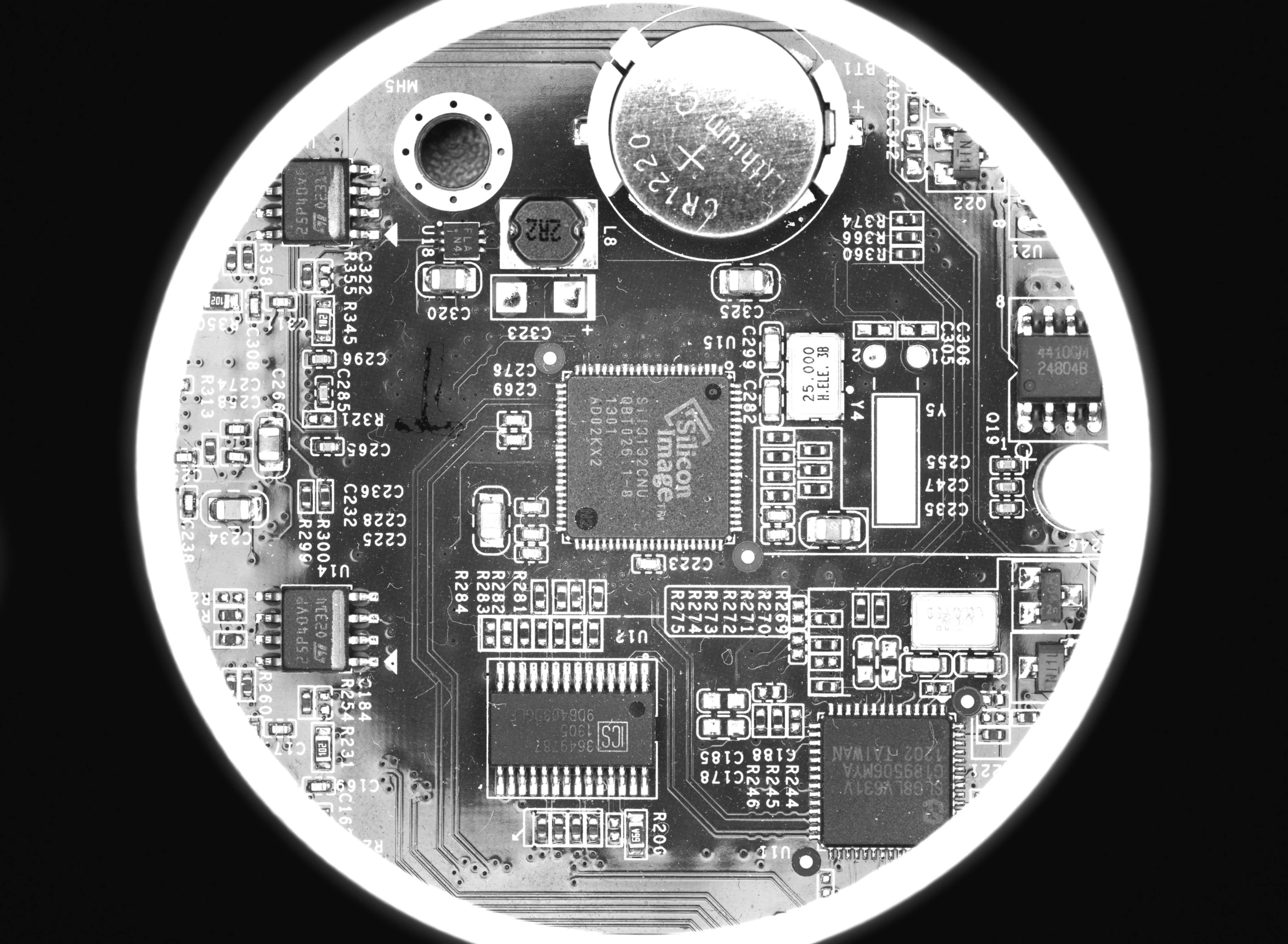

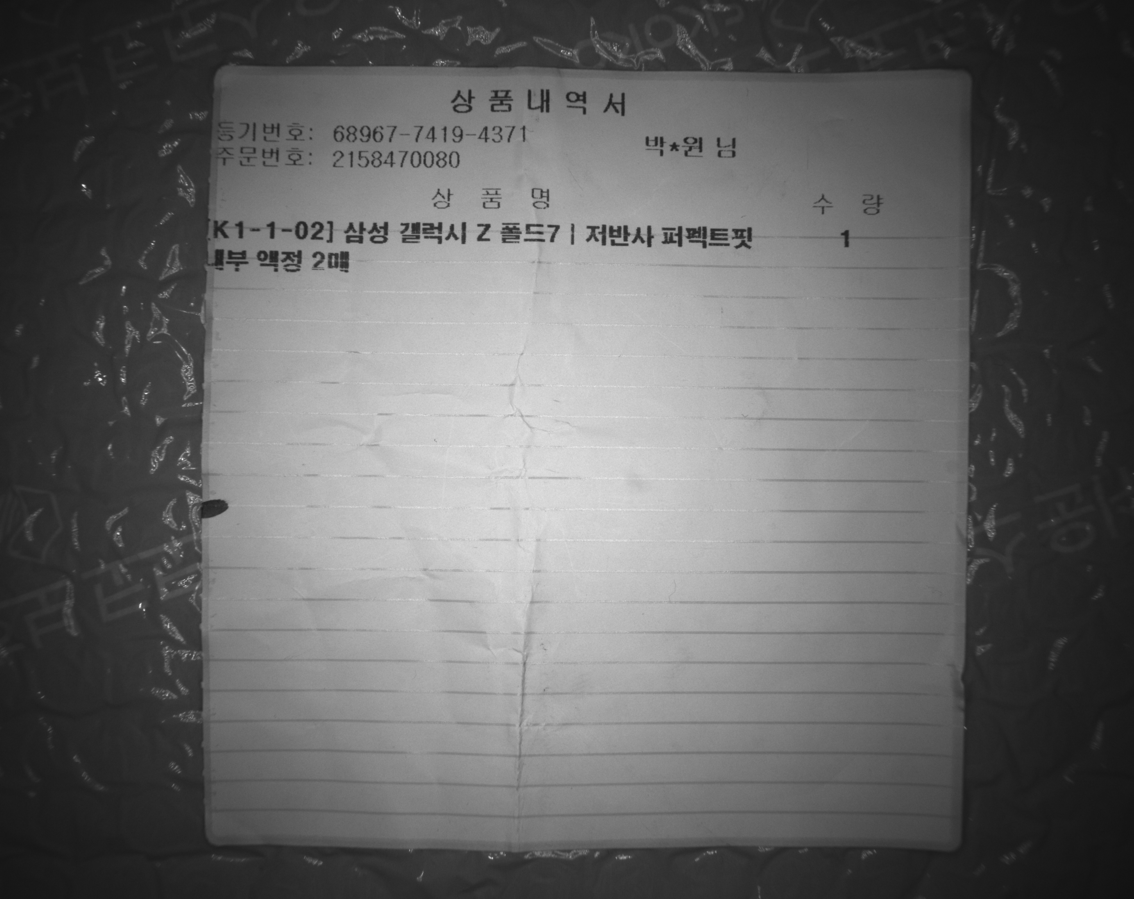

Acquired Images
계측 이미지

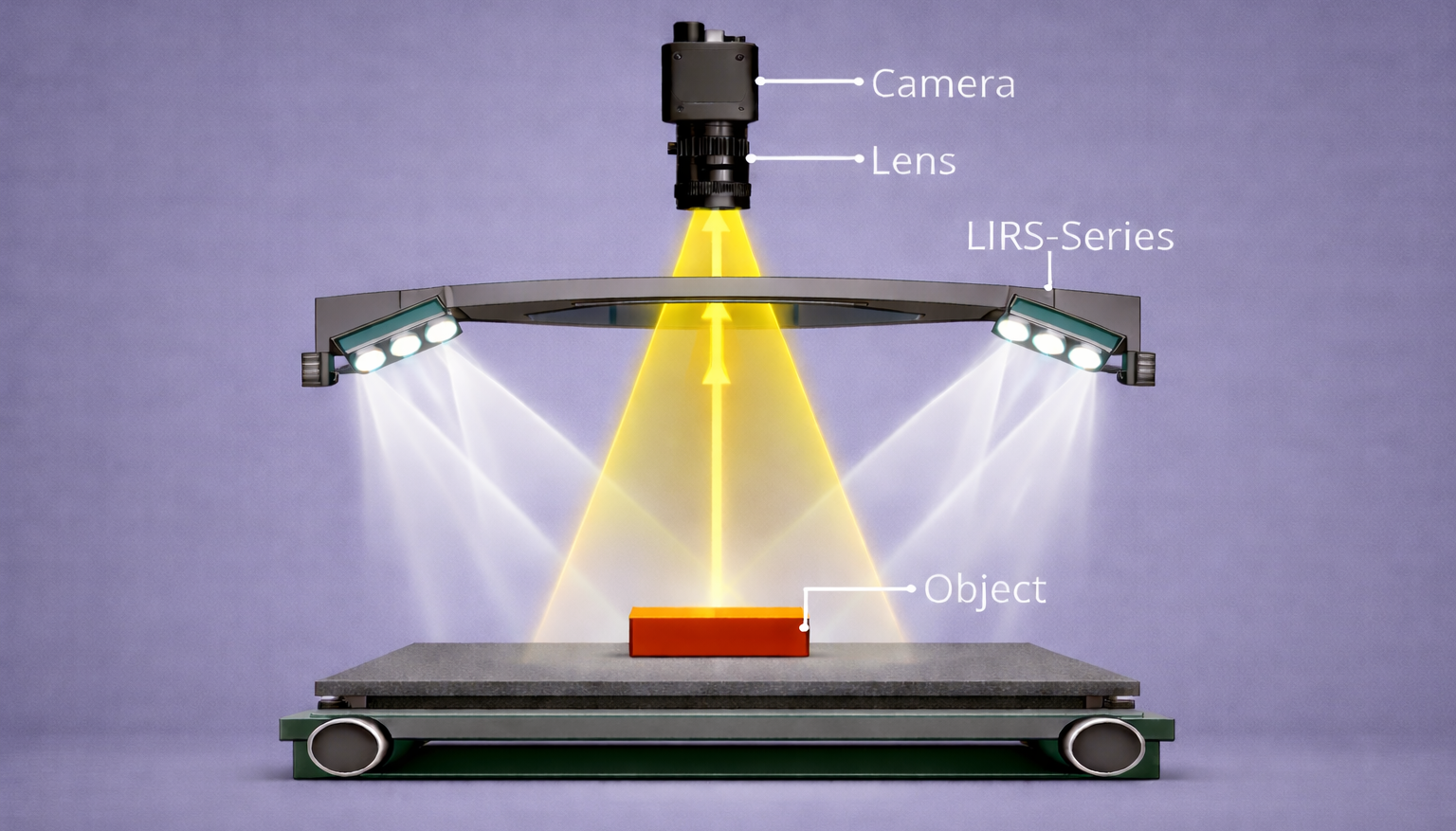

Structure of illumination
조사 구조
Options
옵션
Product List
Model Color Dimension Voltage PDF
LIRS-070030-A20
IR/R/G/B/W/UV
Outer Diameter : 70⌀ / Inner Diameter : 30⌀
/ Height : 20mm
W/R/G/B/IR/UV : 12/24V
LIRS-090050-A20
IR/R/G/B/W/UV
Outer Diameter : 90⌀ / Inner Diameter : 50⌀
/ Height : 20mm
W/R/G/B/IR/UV : 12/24V
LIRS-120060-A20
IR/R/G/B/W/UV
Outer Diameter : 120⌀ / Inner Diameter : 50⌀
/ Height : 22mm
W/R/G/B/IR/UV : 12/24V
LIRS-150070-A20
IR/R/G/B/W/UV
Outer Diameter : 150⌀ / Inner Diameter : 70⌀
/ Height : 25mm
W/R/G/B/IR/UV : 12/24V
LIRS-300200
IR/R/G/B/W/UV
W/R/G/B/IR/UV : 12/24V
제품 목록
Model Color Dimension Voltage PDF
LIRS-070030-A20
IR/R/G/B/W/UV
Outer Diameter : 70⌀ / Inner Diameter : 30⌀
/ Height : 20mm
W/R/G/B/IR/UV : 12/24V
LIRS-090050-A20
IR/R/G/B/W/UV
Outer Diameter : 90⌀ / Inner Diameter : 50⌀
/ Height : 20mm
W/R/G/B/IR/UV : 12/24V
LIRS-120060-A20
IR/R/G/B/W/UV
Outer Diameter : 120⌀ / Inner Diameter : 50⌀
/ Height : 22mm
W/R/G/B/IR/UV : 12/24V
LIRS-150070-A20
IR/R/G/B/W/UV
Outer Diameter : 150⌀ / Inner Diameter : 70⌀
/ Height : 25mm
W/R/G/B/IR/UV : 12/24V
LIRS-300200-A20
IR/R/G/B/W/UV
Outer Diameter : 300⌀ / Inner Diameter : 200⌀
/ Height : 30mm
W/R/G/B/IR/UV : 12/24V
