플랫돔 조명
특수하게 제작된 도광판을 통하여 균일하게 확산된 빛을 물체에 조사할 수 있는 조명
#머신비전조명 #플랫돔조명 #곡면표면검사 #광택표면검사
특징
균일한 무그림자 조명 구현
돔 내부에서 난반사된 빛이 대상 전체를 감싸듯 조사되어 그림자와 핫스팟이 거의 발생하지 않는다.
→ 형상 영향 없이 균일한 영상 확보에 최적이다.
반사·광택 표면 검사에 최적
직접광이 아닌 확산광 구조로 금속, 코팅면, 유광 플라스틱 등에서 발생하는 강한 정반사를 효과적으로 억제한다.
→ 미러·광택 소재 검사 신뢰도가 높다.
패턴·문자·각인 인식에 유리
표면 밝기 편차가 최소화되어 레이저 각인, 인쇄 문자, 음각·양각 패턴의 명암 대비가 안정적으로 형성된다.
→ OCR·각인 검사에 적합하다.
검사 알고리즘 안정성 향상
조명 변수가 줄어들어 이진화, 에지 검출, 패턴 매칭 등 영상처리 알고리즘의 오검률이 감소한다.
→ 검사 공정 안정화에 직접 기여한다.
검사 용도
- 곡면의 표면 검사
- 플랫돔 조명은 곡면 전체에 확산광을 균일하게 분포시켜 곡률로 인한 국부 과다조명이나 음영을 최소화함으로써 곡면 상의 미세 결함과 표면 상태를 안정적으로 검출할 수 있다.
- 광택 표면 검사
- 직접 반사를 억제하는 구조적 확산광 특성으로 금속, 코팅, 유광 플라스틱 등의 광택 표면에서 발생하는 정반사를 감소시켜 스크래치, 오염, 결함을 명확한 명암 차이로 구분할 수 있다.
- 문자 인식
- 표면 밝기 편차를 균일하게 제어하여 인쇄 문자, 레이저 각인, 음각·양각 마킹의 대비를 안정적으로 확보함으로써 OCR 및 코드 인식의 오검률을 효과적으로 낮출 수 있다.

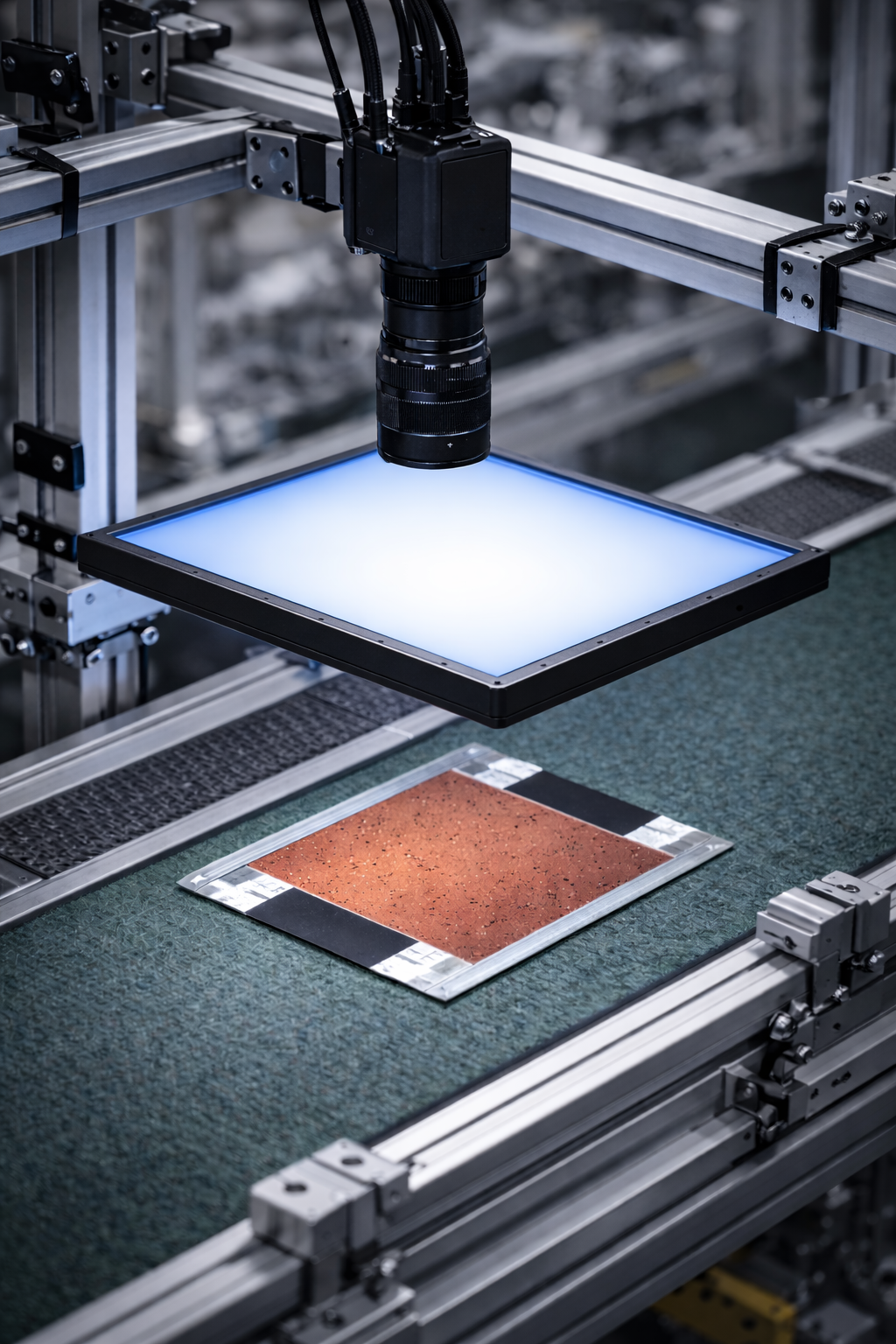

- 2차전지 동박검사
- 동박과 같이 반사율이 높고 표면 질감이 민감한 소재에서도 불필요한 반사를 억제해 핀홀, 주름, 이물, 스크래치 등의 미세 결함을 반복성 있게 검출할 수 있어 양산 공정 검사에 적합하다.
계측 이미지
제품 목록
Model
Color
Dimension
Voltage
PDF
