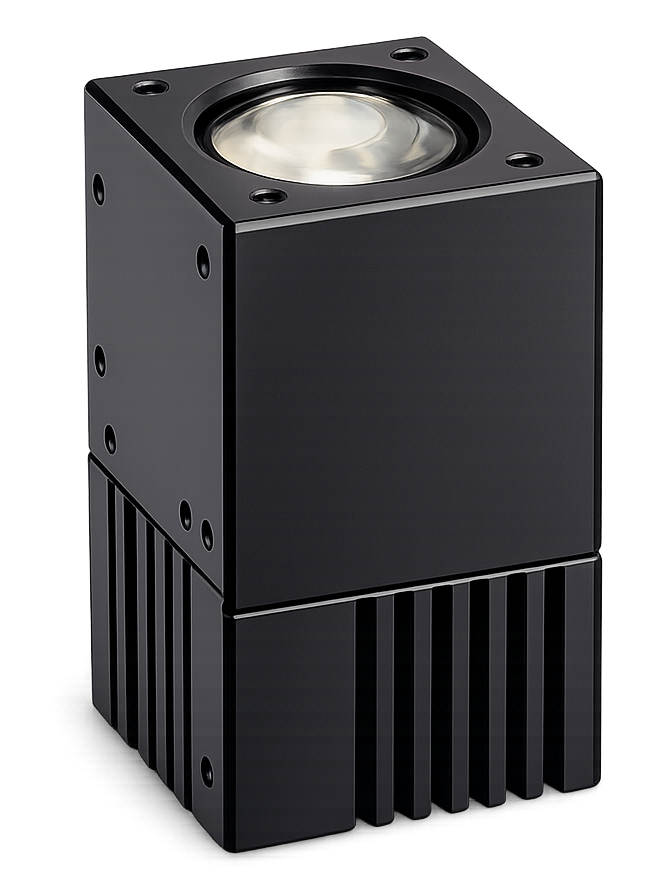

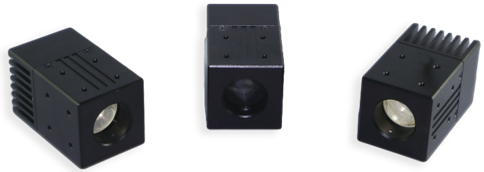

빔조명
특수한 확산 렌즈를 사용하여 정사각형 모양의 영역에 균일한 빛을 조사하는 조명
#머신비전조명 #빔조명 #유무검사 #유니포미티
특징
사각형 균일 조사 영역 형성
렌즈를 통해 빛을 사각형 형태로 정밀하게 제어하여, 검사 영역 전체에 불필요한 광 손실 없이 균일한 조사 영역을 형성할 수 있다.
높은 조사 균일도 확보
집광된 광원이 렌즈를 통해 균일하게 분포되어, 조사 영역 내 밝기 편차가 작아 영상 분석 시 안정적인 임계값 설정이 가능하다.
고광량 기반 고대비 영상 획득
집중된 광량을 효율적으로 투사할 수 있어 고속 촬영이나 짧은 노출 조건에서도 충분한 신호를 확보할 수 있으며, 명확한 대비의 영상을 얻을 수 있다.
국부 영역 정밀 조사에 최적
레이저와 유사한 직진성과 방향성을 가진 조사 구조로, 특정 검사 영역만 선택적으로 비출 수 있어 OCR, 마킹, 포인트 결함 검사에 효과적이다.
검사 용도

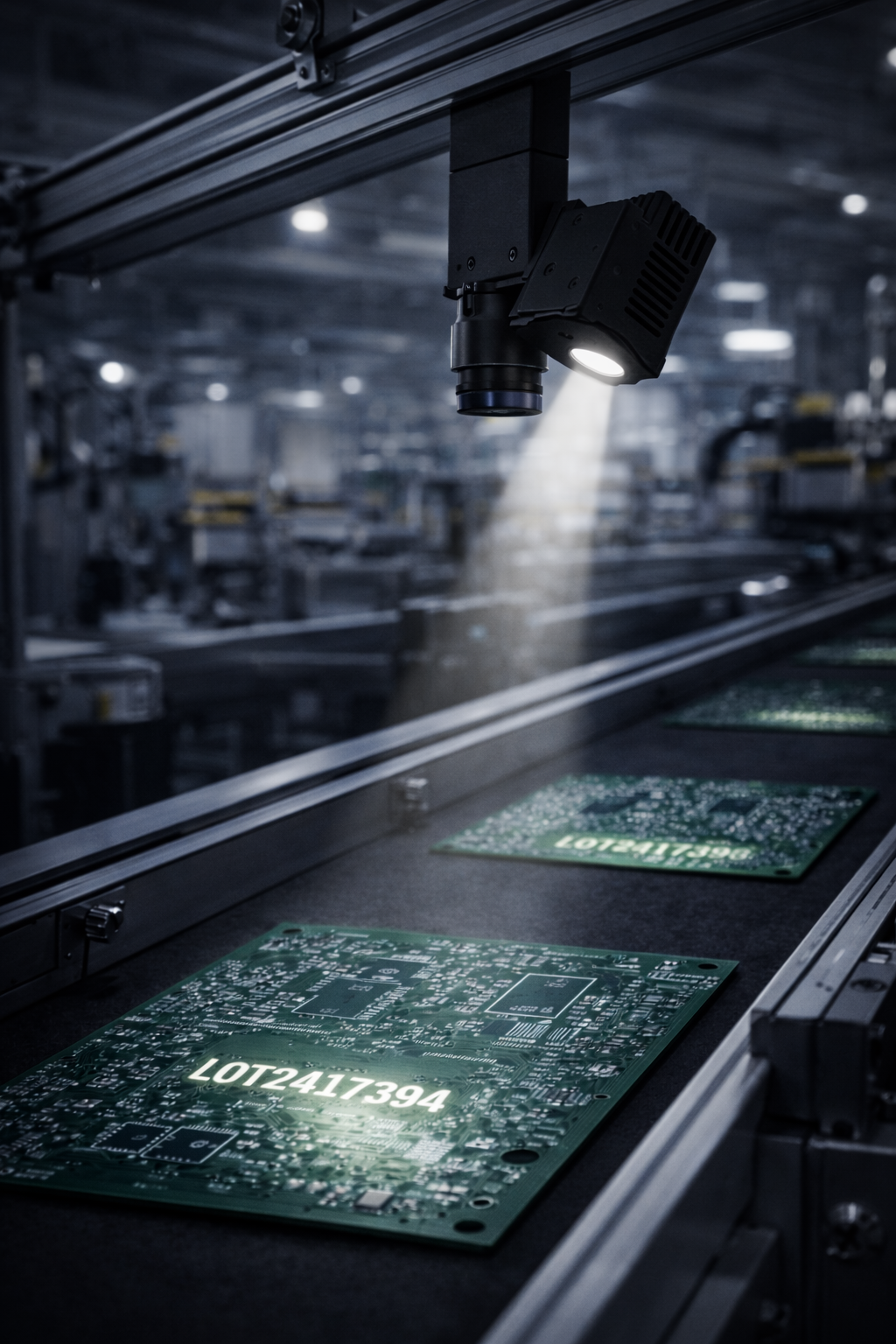

- OCR 검사
- 사각형으로 균일하게 집중된 조명을 통해 문자 영역 전체의 대비를 안정적으로 확보할 수 있어, OCR 문자 및 코드 인식에 효과적이다.
- 마킹 검사
- 레이저 마킹·잉크 마킹 등 국부 영역에 고광량을 정밀하게 조사하여, 마킹의 선명도·누락·손상 여부를 명확히 판별할 수 있다.
- 패턴 및 그래픽 검사
- 조사 영역 내 밝기 편차가 작아 패턴 왜곡, 번짐, 끊김과 같은 그래픽 결함을 균일한 조건에서 안정적으로 검출할 수 있다.
- 국부 형상·에지 검사
- 직진성이 높은 사각 조사광을 활용해 특정 영역의 에지와 형상을 강조할 수 있어, 모서리 불량이나 국부 형상 이상 검출에 적합하다.
제품 목록
Model
Color
Dimension
Voltage
PDF
