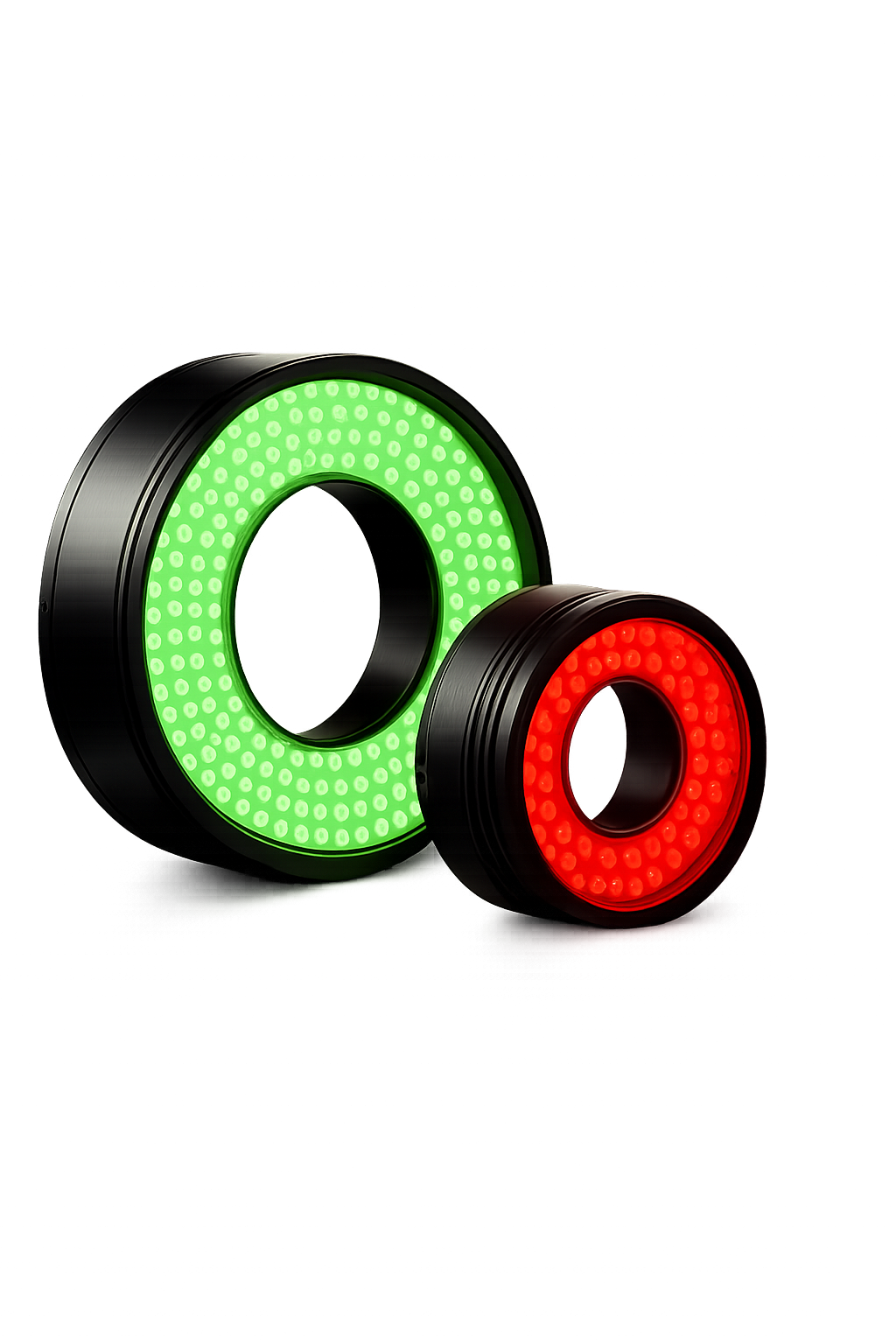

플랫 링 조명

MACHINE VISION LIGHT

360도에서 빛을 넓고 균일하게 조사하여 그림자 없는
이미지를 취득할 수 있는 조명

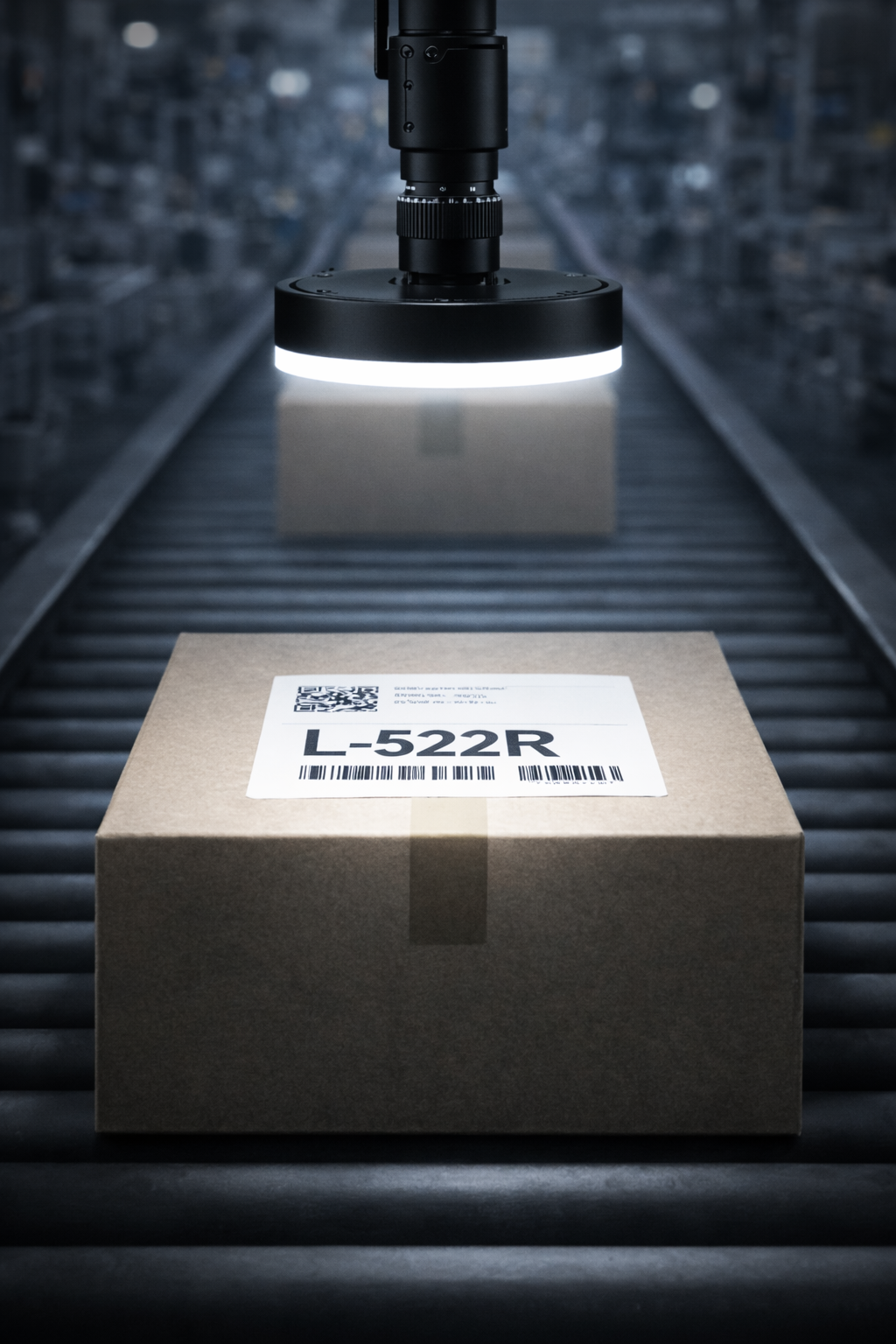

정면 균일 조사

카메라 광축을 중심으로 원형으로 배치된 광원이 대상물을 정면에서 균일하게 조사해 그림자 발생을 최소화하고 안정적인 영상을 확보할 수 있다.

에지·형상 검출에 유리

중앙 집중형 조명 구조로 외곽선 대비가 명확해져 에지 검출, 형상 인식, 위치 판별 정확도가 높다.

설치·셋업 용이

카메라 렌즈 외곽에 직접 장착하는 구조로 정렬이 단순하고 조명 각도 조정에 따른 변수 발생이 적다.

고도화된 범용 검사 대응력

소형 부품, 문자, 패턴, 조립 상태 등 다양한 검사 항목에 적용 가능해 다품종 생산 라인에서 활용도가 높다.

Model Color Dimension Voltage PDF

LIRF-050030

IR/R/G/B/W/UV

Outer Diameter : 50⌀ / Inner Diameter : 30⌀
/ Height : 20.5mm

W/R/G/B/IR/UV : 12/24V

LIRF-090030

IR/R/G/B/W/UV

Outer Diameter : 90⌀ / Inner Diameter : 30⌀
/ Height : 20mm

W/R/G/B/IR/UV : 12/24V

LIRF-140060

IR/R/G/B/W/UV

Outer Diameter : 140⌀ / Inner Diameter : 60⌀
/ Height : 28.5mm

W/R/G/B/IR/UV : 12/24V

LIRF-190100

IR/R/G/B/W/UV

Outer Diameter : 190⌀ / Inner Diameter : 100⌀
/ Height : 20mm

W/R/G/B/IR/UV : 12/24V

LIRF-300200

IR/R/G/B/W/UV

Outer Diameter : 300⌀ / Inner Diameter : 200⌀
/ Height : 35mm

W/R/G/B/IR/UV : 12/24V
