사주 조명

MACHINE VISION LIGHT

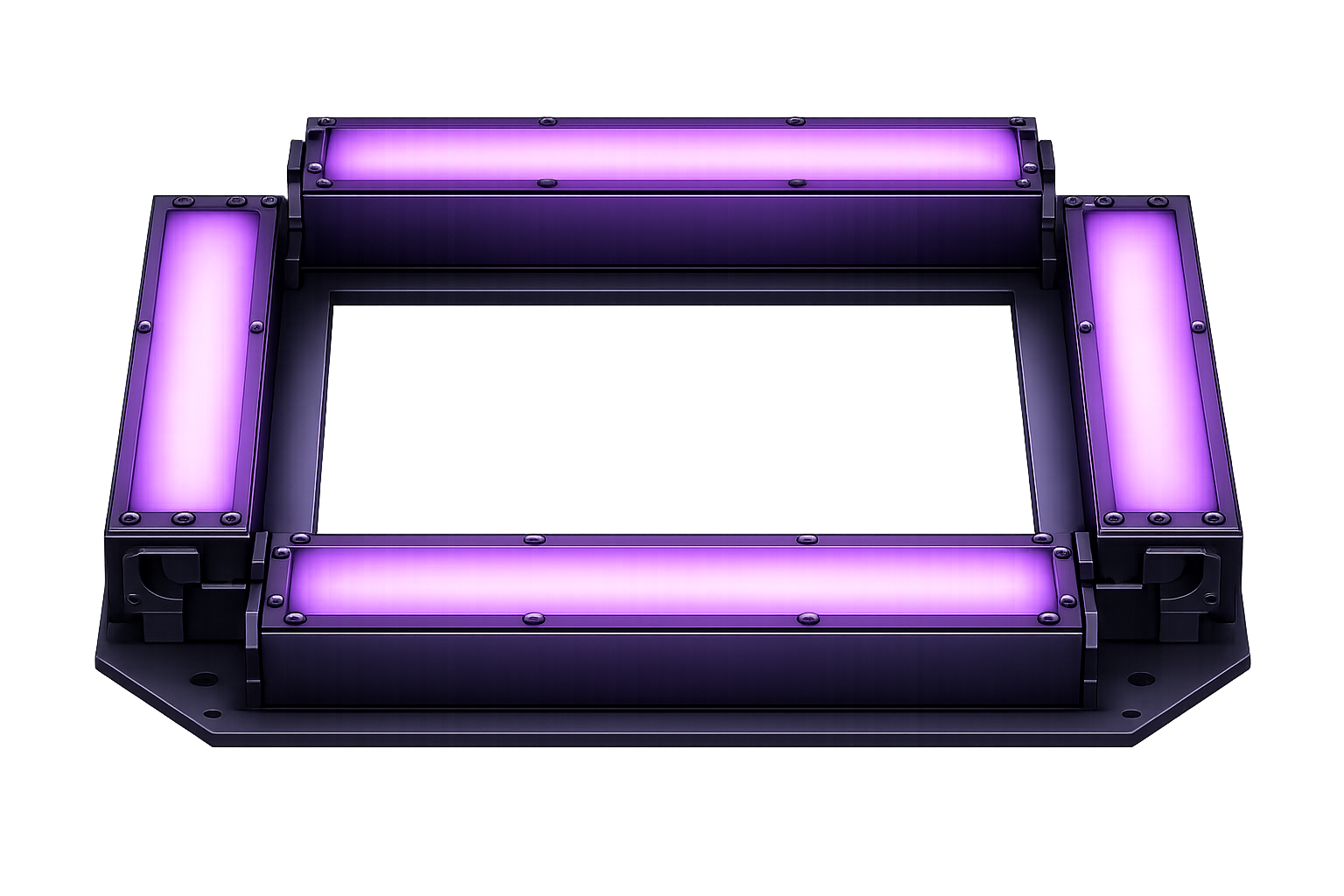

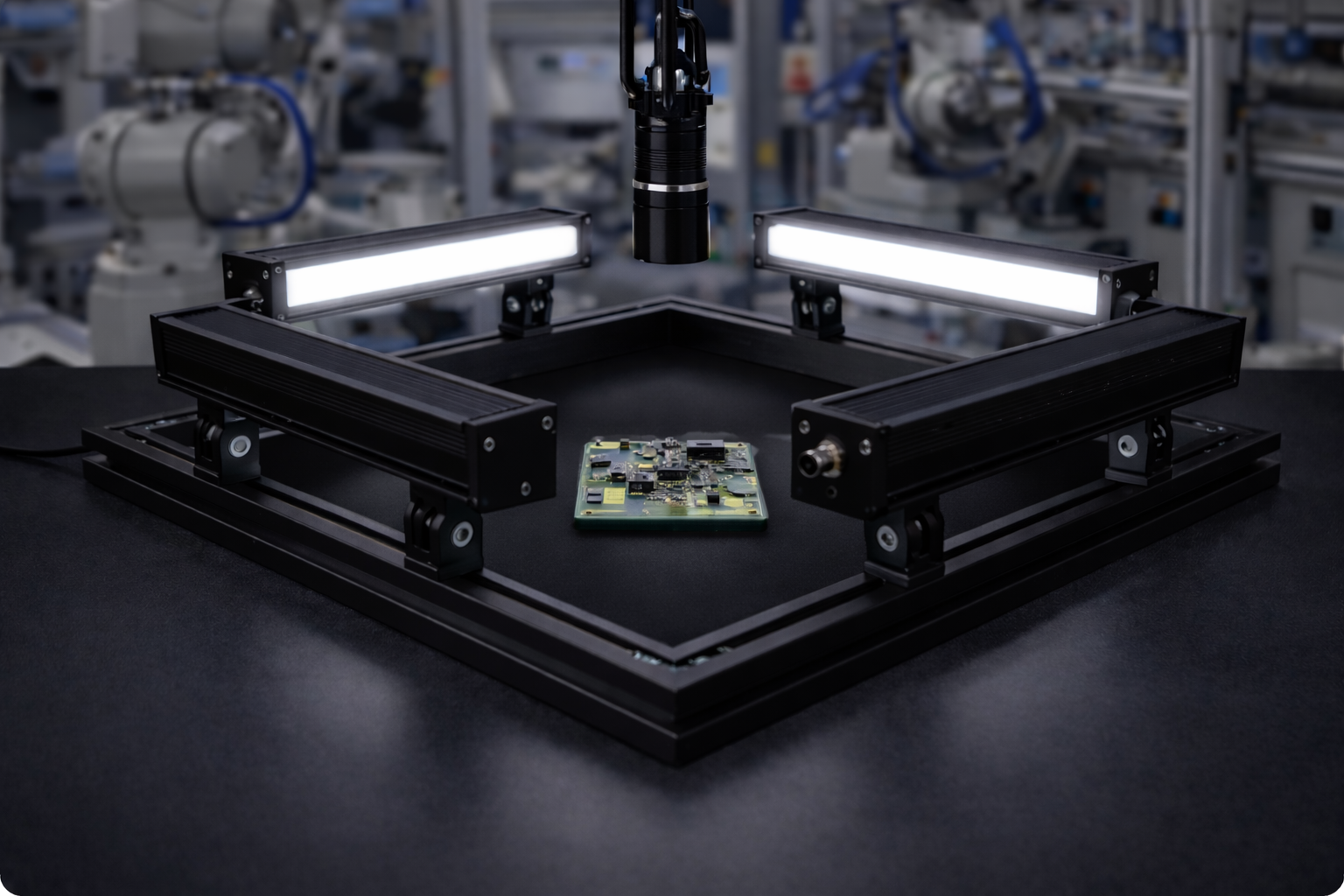

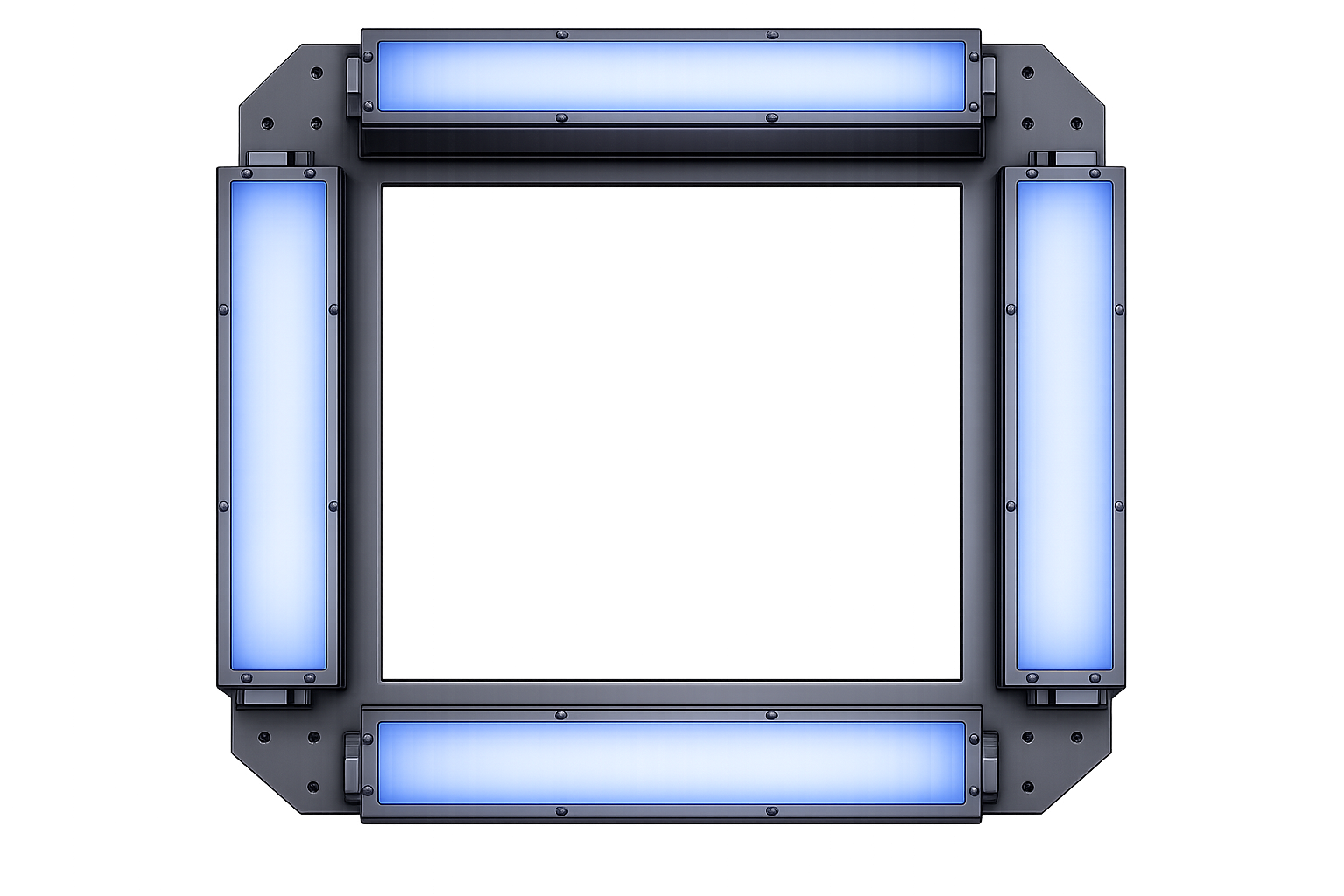

4면에 각도 조절이 가능한 바조명을 각각 취부한 조명

#머신비전조명 #사주조명 #바조명 #크랙검사

다각도 균일 조명으로 음영 최소화

4면에 배치된 바조명을 개별 각도로 조절할 수 있어 대상물의 형상에 따라 최적의 입사각을 확보할 수 있으며, 단일 방향 조명에서 발생하는 그림자와 반사를 효과적으로 억제할 수 있다.

표면 결함 검출 정확도 향상

각 면에서 형성되는 교차 조명을 통해 스크래치, 찍힘, 모서리 결함 등 방향성에 민감한 미세 결함을 강조할 수 있어, 단면 또는 단방향 조명 대비 검출 신뢰도가 높다.

다양한 대상물에 대한 유연한 대응

조명 각도와 배치를 조절함으로써 평판, 프레임, 사각 구조물 등 다양한 형상의 대상물에 대응 가능하며, 제품 변경 시에도 조명 구조를 그대로 활용할 수 있다.

검사 셋업 반복성 및 재현성 확보

기구적으로 고정된 4면 조명 구조를 기반으로 각도만 조정하는 방식이므로, 작업자에 따른 셋업 편차를 줄이고 동일 조건의 검사 환경을 반복적으로 재현할 수 있다.

표면 검사: 다면에서 입사되는 조명을 각도로 제어해 반사와 음영을 최소화함으로써, 표면의 스크래치·찍힘·이물 등 미세 결함을 명확히 강조한다.

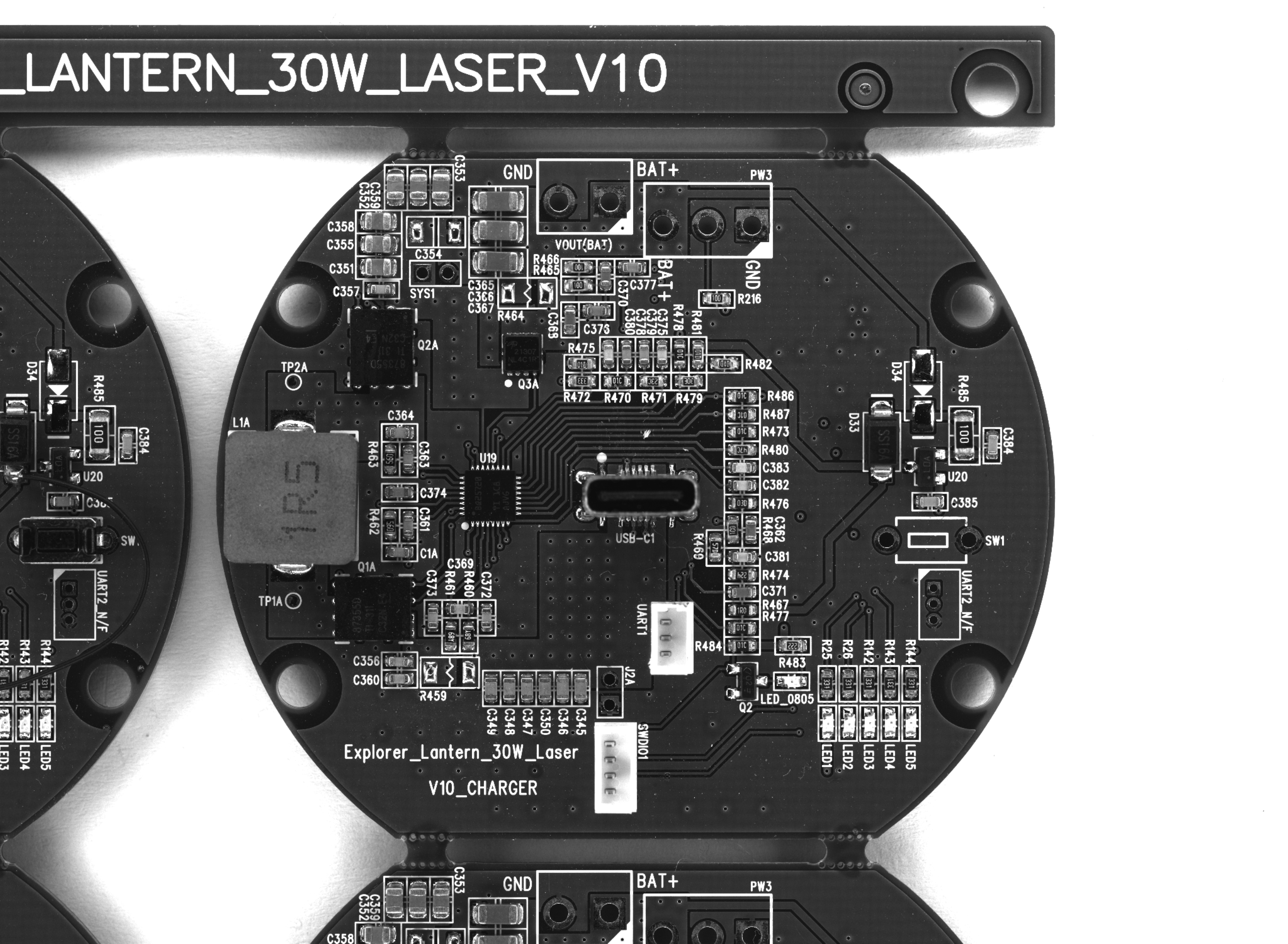

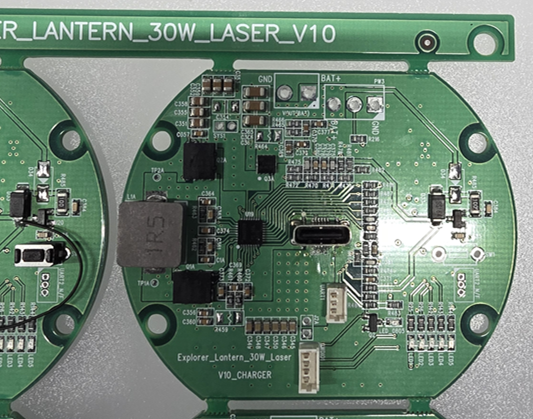

근접 인쇄검사: 근접 거리에서도 각도 조절 조명을 적용해 과노출과 난반사를 억제함으로써, 미세 문자·라인·마크의 인쇄 품질을 선명하게 판별할 수 있다.

Model Color Dimension Voltage PDF

LISQ4-130130

IR/R/G/B/W/UV

(Length) 130 mm X (Width) 130 mm X (Height) 38 mm

W/R/G/B/IR/UV : 12/24V

LISQ4-220220

IR/R/G/B/W/UV

(Length) 220 mm X (Width) 220 mm X (Height) 38 mm

W/R/G/B/IR/UV : 12/24V

LISQ4-240240

IR/R/G/B/W/UV

(Length) 240 mm X (Width) 240 mm X (Height) 42 mm

W/R/G/B/IR/UV : 12/24V

LISQ4-300300

IR/R/G/B/W/UV

(Length) 3000 mm X (Width) 300 mm X (Height) 40 mm

W/R/G/B/IR/UV : 12/24V

LISQ4-710710

IR/R/G/B/W/UV

(Length) 710 mm X (Width) 710 mm X (Height) 100 mm

W/R/G/B/IR/UV : 12/24V
