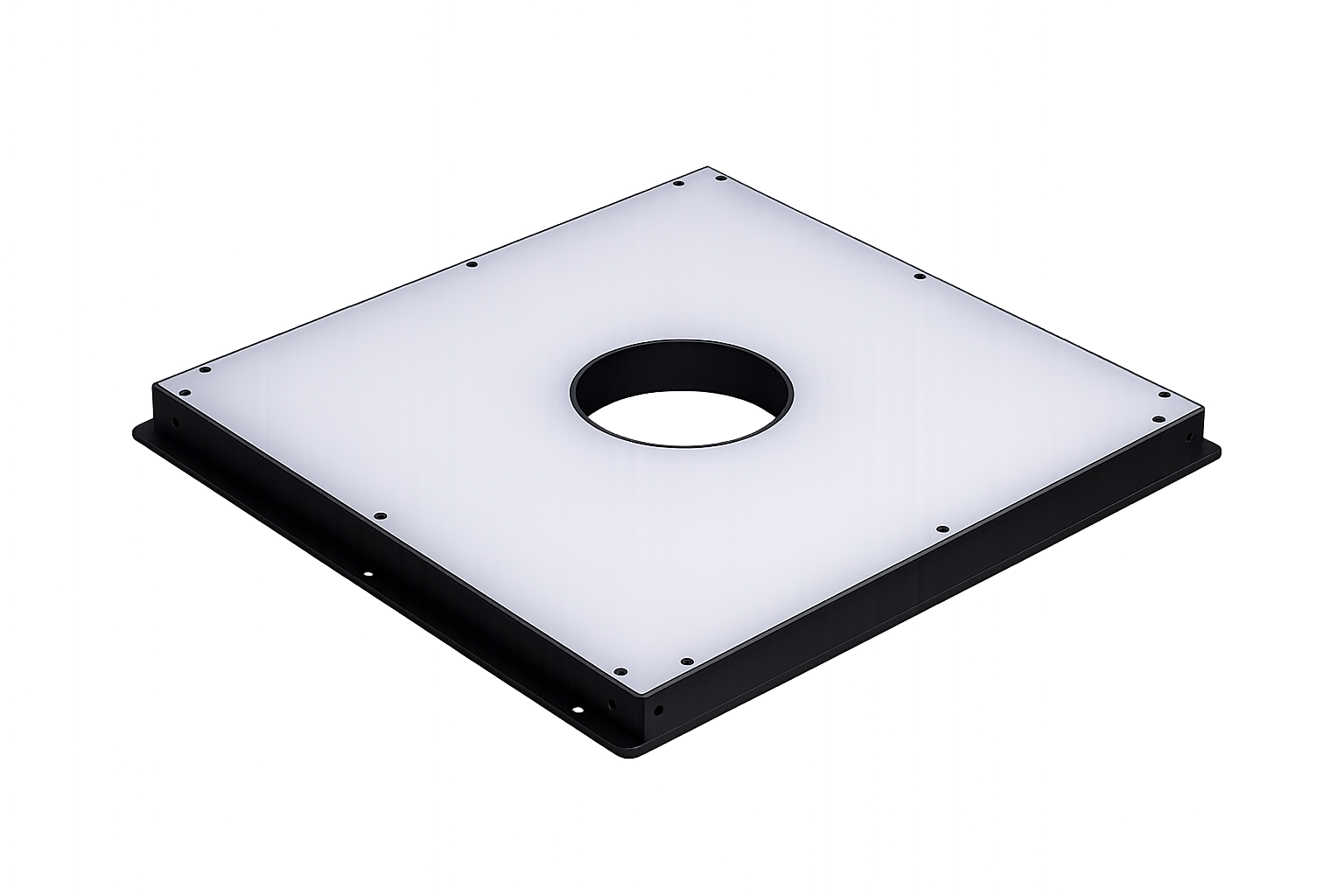

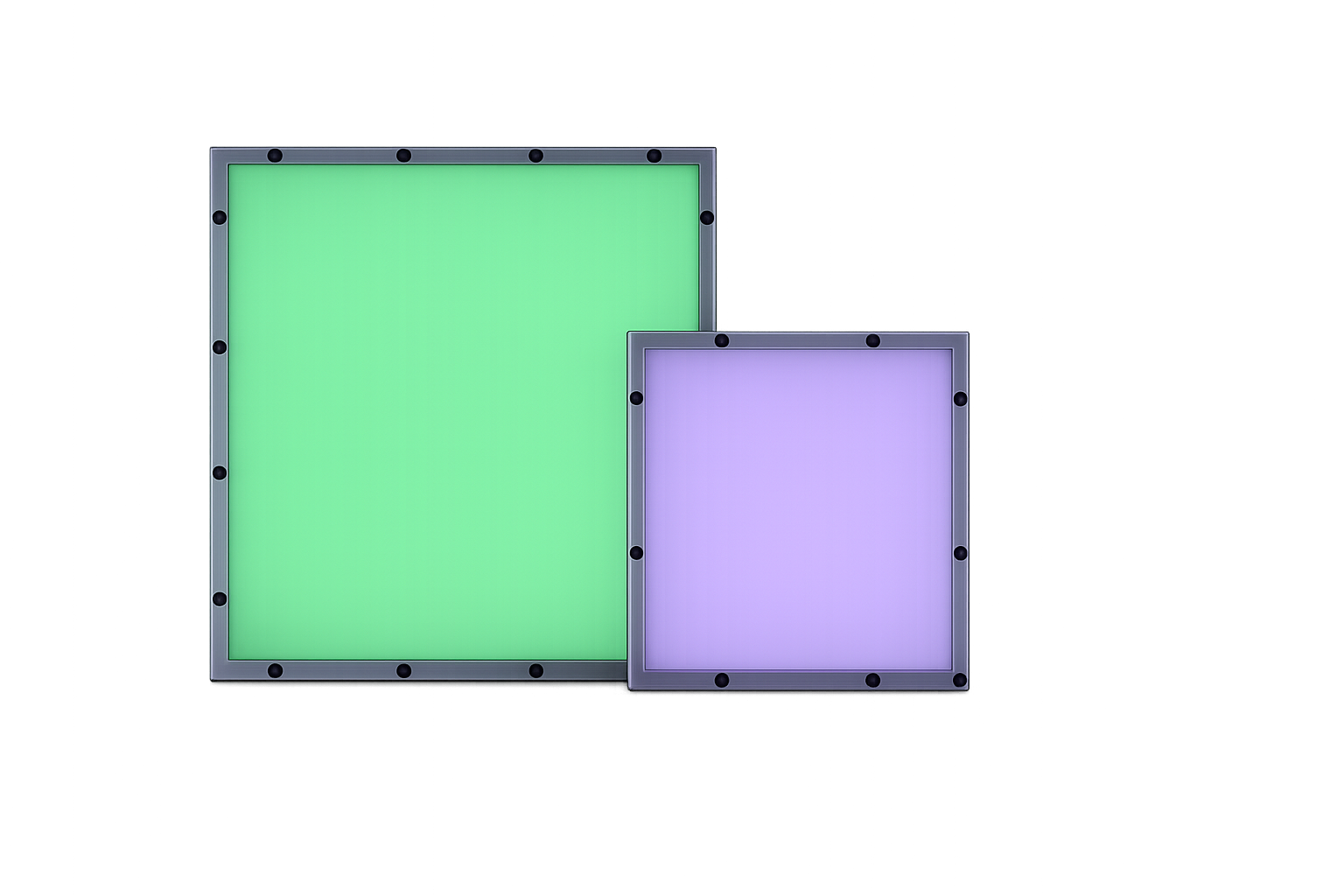

백라이트 조명
물체의 후면에서 빛을 조사하여 물체의 외형을 강조할 수 있는 조명
#머신비전조명 #외형검사 #투명시료검사 #리드프레임검사
특징
윤곽(실루엣) 기반 검사에 최적
피검사체 뒤에서 균일한 면광원을 조사하여 외곽 윤곽을 명확히 분리할 수 있어 형상, 치수, 위치 오차를 고대비 실루엣으로 검출할 수 있다.
→ 형상·치수·정렬 검사에 가장 효과적이다.
균일도 높은 조명 구현
투과성 소재 또는 박형 부품의 두께, 홀 막힘, 균열, 이물 존재 여부를 명암 차이로 명확하게 구분할 수 있다.
→ 필름, 시트, 글라스, 패키징 검사에 적합하다.
투과 특성 활용 검사 가능
배경 대비가 크고 영상이 단순하여 에지 검출 및 이진화 처리가 용이하고, 짧은 노출 시간에서도 안정적인 결과를 확보할 수 있다.
→ 고속 자동화 라인에 적용하기 용이하다.
조명 조건 단순화로 오검 감소
반사광의 영향을 받지 않는 구조로 조명 각도, 표면 상태에 따른 변수 발생이 적다.
→ 검사 알고리즘의 안정성과 신뢰도를 향상시킨다.
검사 용도
- 형태·치수 검사
- 백라이트 조명으로 대상물의 외곽 윤곽을 고대비 실루엣으로 형성하여 길이, 폭, 직경, 간격 등 치수 편차를 정밀하게 측정할 수 있다.
- 외형 검사
- 배경과 객체를 명확히 분리해 변형, 찌그러짐, 결손 등 외형 이상을 조명 조건 변화 없이 안정적으로 검출할 수 있다.

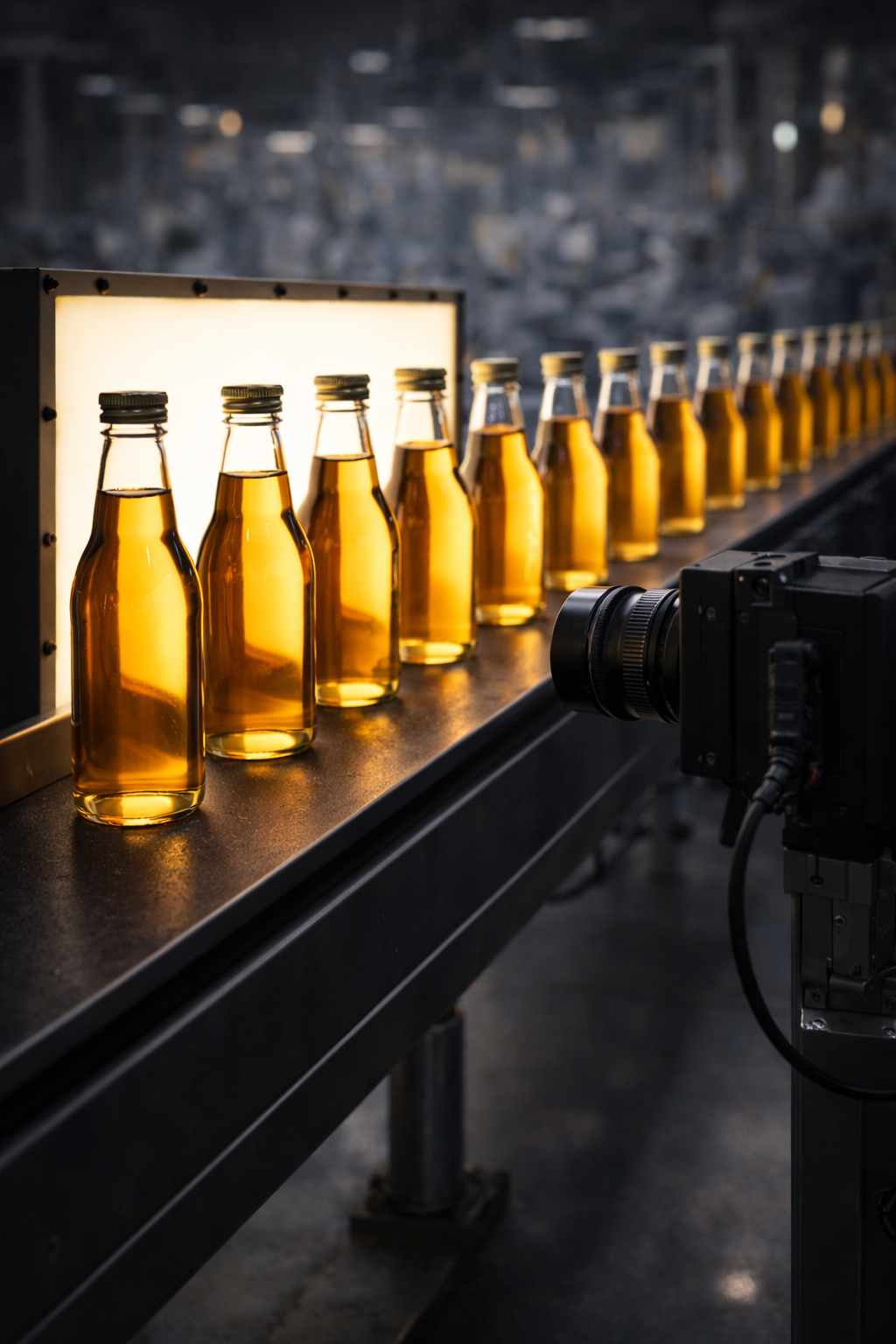

- 투명재료 검사
- 유리, 필름, 플라스틱과 같은 투명 소재의 두께 불균일, 균열, 이물, 홀 막힘을 투과 명암 차이로 명확히 판별할 수 있다.
- 리드프레임 검사
- 리드프레임의 핀 정렬, 간격, 휨, 미성형 여부를 고속으로 판별할 수 있어 반도체 패키징 공정의 정밀 검사에 적합하다.

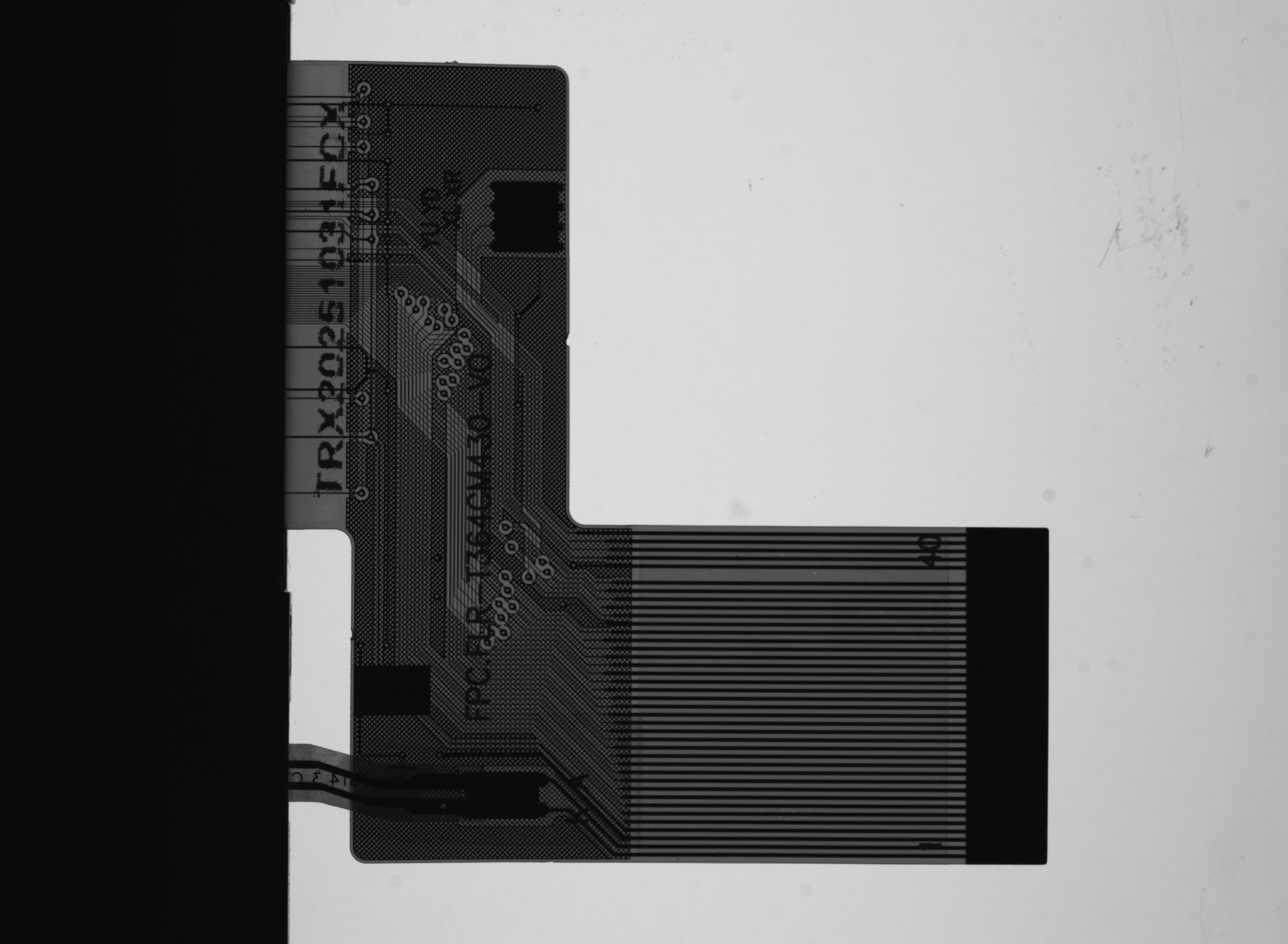

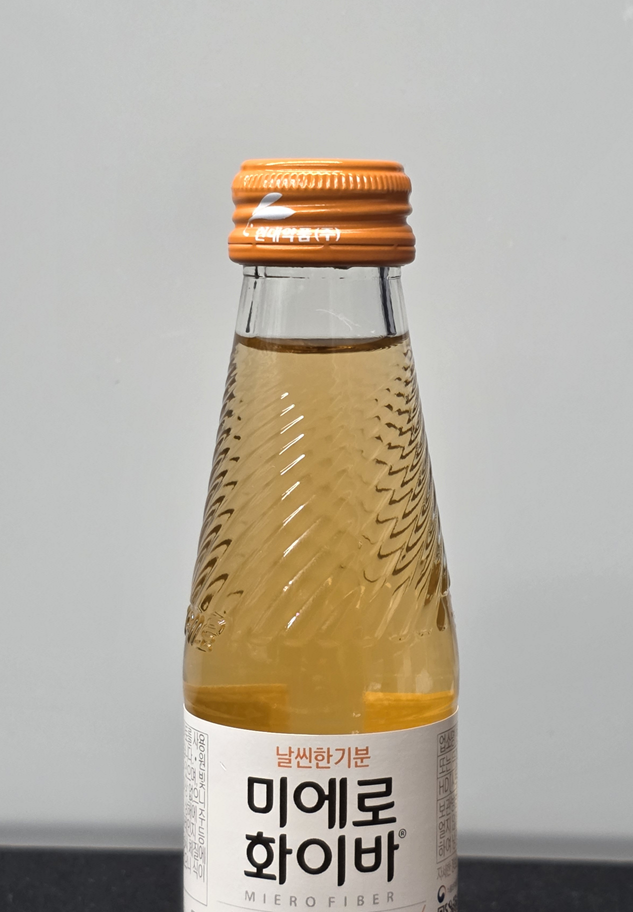

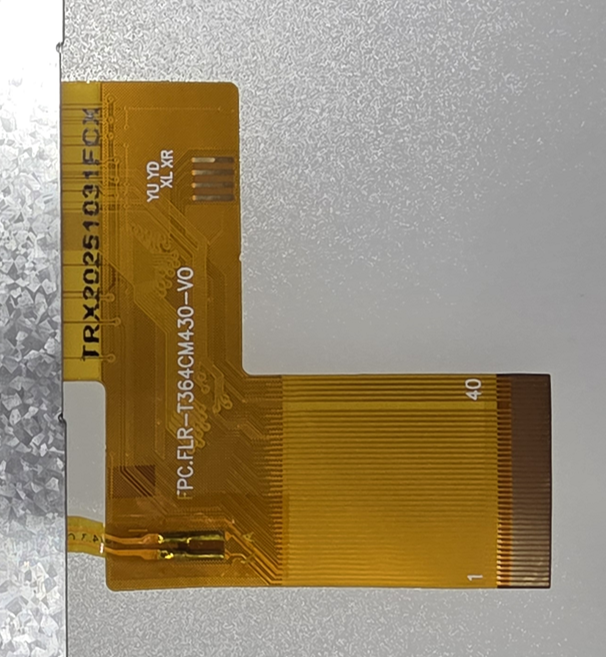

계측 이미지
제품 목록
Model
Color
Dimension
Voltage
PDF
