MACHINE VISION LIGHT

돔조명

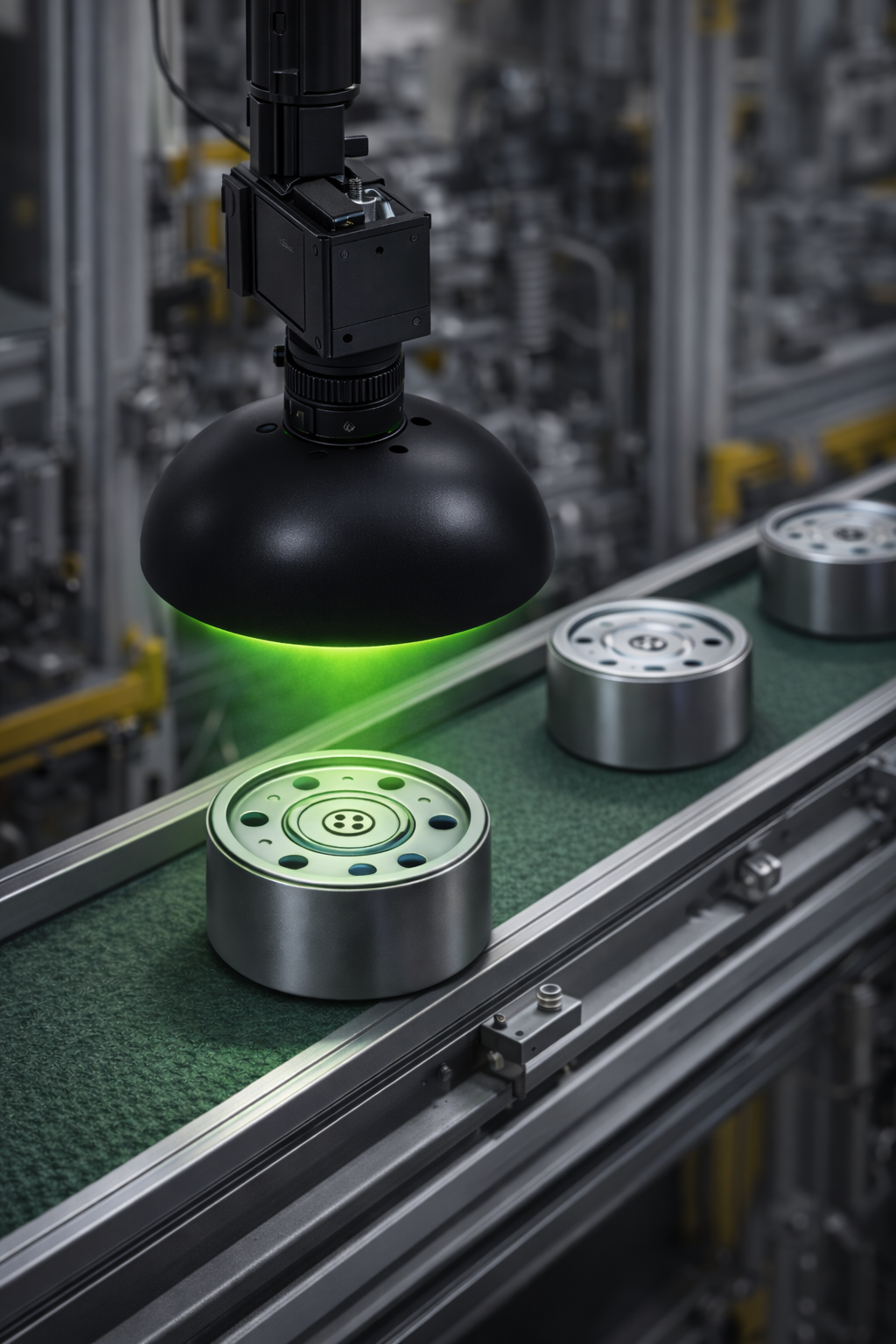

반구 형태의 조명 내부에 빛을 조사하여 반사된 빛이 여러 각도의 방향성을 가져 균일한 빛이 방출되는 조명

#머신비전조명 #곡면의표면검사 #광택표면검사 #문자인식
  • 돔조명
  • 돔조명
  • 돔조명
특징
난반사 억제로 균일한 영상 확보

돔 내부에서 다중 반사된 간접광을 형성하여 광택 표면에서도 반사를 최소화할 수 있어, 균일하고 안정적인 영상을 확보할 수 있다.

광택·곡면 대상 검사에 최적

금속, 유리, 플라스틱 등 반사율이 높은 표면이나 곡면 대상에서도 조명 얼룩 없이 균일한 조도가 형성되어, 표면 상태 검사가 용이하다.

표면 패턴 및 인쇄 품질 검사에 유리

강한 명암 대비 대신 균일 조명을 제공해 색상 균일도, 인쇄 번짐, 얼룩 등 저대비 결함을 안정적으로 검출할 수 있다.

검사 조건 재현성 우수

조사 방향성이 거의 없는 구조로 셋업에 따른 영향이 적어, 작업자나 환경 변화에도 동일한 검사 조건을 반복적으로 유지할 수 있다.

검사 용도
곡면의 표면 검사
돔 내부에서 형성되는 간접 난반사 조명으로 곡면 전반에 균일한 조도를 제공해, 표면 얼룩·미세 결함을 안정적으로 검출할 수 있다.
광택 표면검사
직접 반사를 억제하는 조사 구조를 통해 금속·유리 등 고반사 표면에서도 하이라이트 없이 결함을 명확히 확인할 수 있다.
문자 인식
균일한 조명 환경을 제공해 명암 변동을 최소화함으로써, 인쇄 문자와 마킹의 대비를 안정적으로 유지해 인식 신뢰도를 높인다.
조명 셋업 안정성 우수
조사 방향성의 영향이 적어 셋업 편차가 작고, 작업자나 환경 변화에도 동일한 검사 조건을 반복적으로 유지할 수 있다.

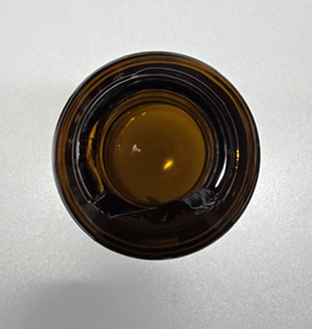

계측 이미지
제품 목록
Model Color Dimension Voltage PDF
LIDO-050020
IR/R/G/B/W/UV
Outer Diameter : 50⌀
Inner Diameter : 34⌀
Height : 36mm
W/R/G/B/IR/UV : 12/24V
LIDO-080030
IR/R/G/B/W/UV
Outer Diameter : 80⌀
Inner Diameter : 44⌀
Height : 50mm
W/R/G/B/IR/UV : 12/24V
LIDO-100040
IR/R/G/B/W/UV
Outer Diameter : 100⌀
Inner Diameter : 54⌀
Height : 60mm
W/R/G/B/IR/UV : 12/24V
LIDO-200040
IR/R/G/B/W/UV
Outer Diameter : 200⌀
Inner Diameter : 54⌀
Height : 115mm
W/R/G/B/IR/UV : 12/24V
LIDO-300050
IR/R/G/B/W/UV
Outer Diameter : 300⌀
Inner Diameter : 66⌀
Height : 168mm
W/R/G/B/IR/UV : 12/24V
